Peak Meter analog

Die in Deutschland gebräuchlichste Erscheinungsform für analoge Peak-Meter ist der Typ 1, genauer gesagt: Typ I nach DIN IEC 268-10 und arbeitet mit einer DIN-Skala. Die eingezeichneten 0 dB entsprechen +6 dBu, die Integrationszeit beträgt 5 Millisekunden und die Rücklaufzeit 1,7 Sekunden für 20 dB. Bei älteren Geräten sind nach ARD-Pflichtenheft (DIN 45406) auch bis zu 10 Millisekunden Integrationszeit erlaubt. Die Skala reicht von -50 bis + 5 dB, wobei dieser Bereich teilweise durch über 200 Segmente aufgelöst wird, so dass bereits eine Änderung von einem viertel dB erfasst wird.

Peak Meter Din Scale
Typ I Peak Meter mit DIN Skala

Die Charakteristika

Getreu dem Motto „andere Länder, andere Sitten“ existieren neben DIN weitere Normierungen. So gibt es Britisch, Nordic und EBU mit jeweils unterschiedlichen Anstiegs- und Abfallzeiten, sowie anderer Skalierung. Wie verwirrend die Anwendung in der Praxis werden kann, sehen wir im folgenden Beispiel mit dem jeweils selben Eingangspegel von 0 dBu. Ein genauer Blick auf die Ausführung vor der ersten Inbetriebnahme eines neuen Geräts, kann somit manchem Problem vorbeugen.

Peak Meter Analog Vergleich Nordic British Ebu Din
Peak Meter bei 0 dBu im Vergleich: British EBU Din und Nordic

Nach Weinzierl’s Handbuch der Audiotechnik ergibt sich:

 DINNordicBritishEBUDigital
 Bezugsanzeige0 dB0 dB6+9 dB0 dB
 Bezugsspannung1.55 V0.755 V1.94 V2.18 V0 dBFS
 Integrationszeit5 ms5 ms10 ms10 ms0 ms
 Rücklaufzeit1.7 s
(0→-20)
1.7 s
(0→-20)
2.8 s
(7→1)
2.8 s
(+12→-12)
1.7 s
(0→-20)

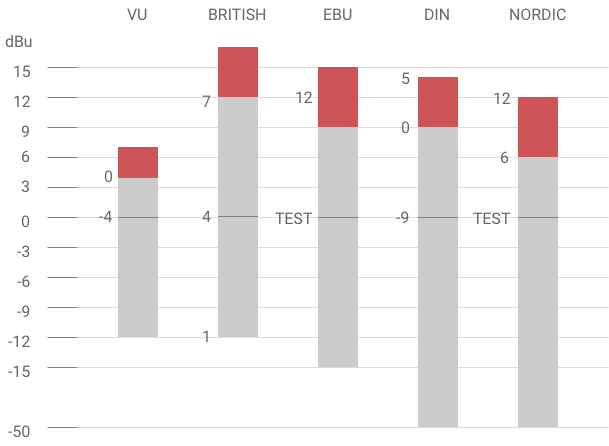

Stellen wir die Skalen nebeneinander und vergleichen sie mit den dBu als Referenzwert, entsteht die folgende Grafik.

Peak Meter Ppm Vergleich Vu
Vergleich verschiedener PPM-Skalen und VU

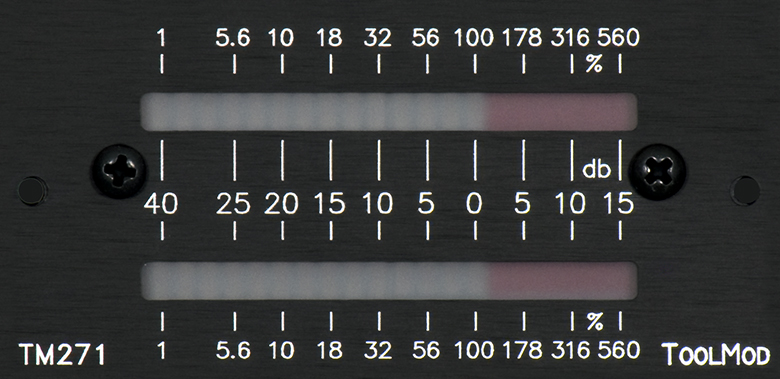

Neben diesen „klassischen“ Varianten, gibt es natürlich auch noch beliebige Zwischenlösungen, bzw. ein Peak-Meter lässt sich an die eigenen Bedürfnissen anpassen. So besitzt etwa das TM 271 von ADT-Audio eine Skala von -40 bis +15 dB, eine Auflösung von „nur“ 2.5 dB und lässt sich sogar mit 60 µsec Ansprechzeit konfigurieren.

Ein TM 271 Peak-Meter Bild: ADT-Audio
